【铁甲网 原创】咱们好,近期给咱们叙述回答了挖掘机液压体系入门的一些常识,,想必咱们对挖掘机液压体系有了必定的了解,今日带咱们持续进一步探究挖掘机液压体系,讲讲挖掘机液压马达的一些常识,期望和甲友们一同学习,欢迎各位批评指正。

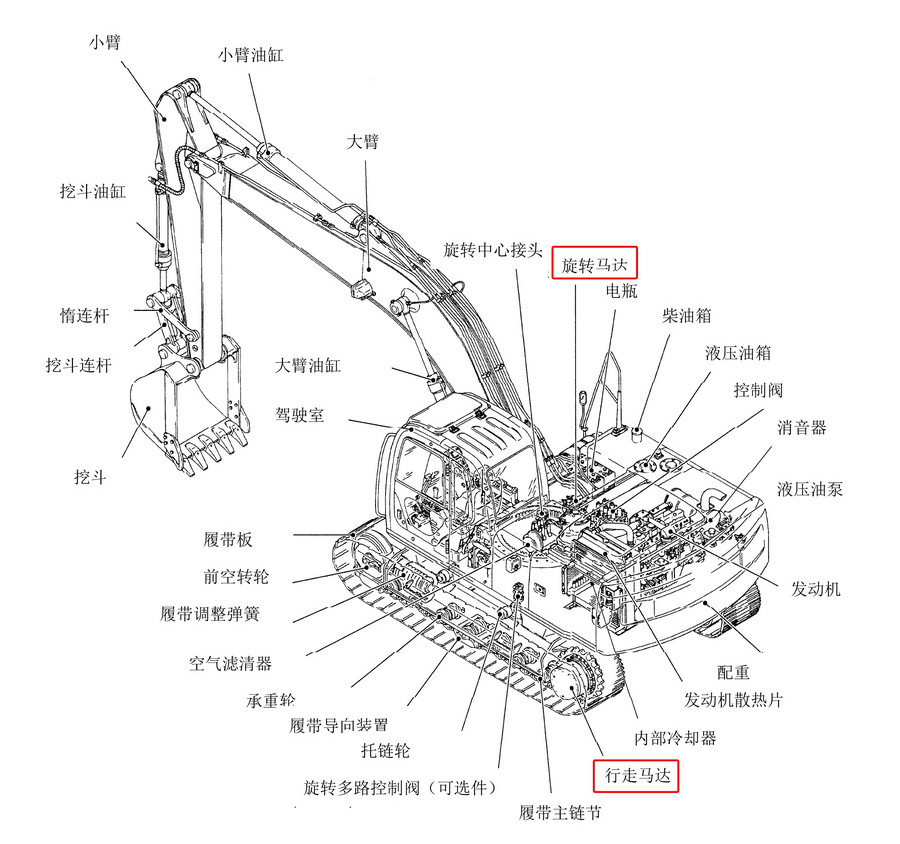

咱们都知道液压挖掘机的作业原理,经过发动机把柴油的化学能转化为机械能,由液压柱塞泵把机械能转换成液压能,经过液压体系把液压能分配到各履行元件(液压油缸、反转马达+减速机、行走马达+减速机),由各履行元件再把液压能转化为机械能,完成作业设备的运动、反转渠道的反转运动、整机的行走运动。
中学咱们学过,发电机和电动机的差异,想必咱们都知道发电机是用来发电的,将机械能转化为电能,电动机是用来将电能转化为动能的。
在我国的教育体系中,液压课程只要在大学、研究生阶段触及,不触摸工程机械的话,或许很多人一辈子就不会学到液压泵和液压马达的常识。
液压泵和液压马达也是这种对应联系,液压泵是将机械能转化为高压液压油的液压能提供给液压油缸、液压马达等;液压马达是将高压液压油的液压能转化为动能驱动挖掘机行走。
前面三篇文章《调理器怎样来操控液压泵流量?挖机液压体系入门》、《揭秘挖机液压泵上的调理器和份额电磁阀》、《串联泵PK并联泵,挖掘机液压体系入门》现已叙述了挖掘机液压泵的变量原理。
现代各品牌的挖掘机遍及选用了变量泵(有串联装置、并联装置两种方法),并且变量可主动调理,即泵内的斜盘视点可结合实际工况来主动改动它的巨细,斜盘视点大输出油量大,视点小输出油量也小,比方挖机在发动后的待机状况,斜盘的视点就小,油量输出小,在挖机作业状况,斜盘视点大,油量输出大,这一进程是“全主动”调理的。

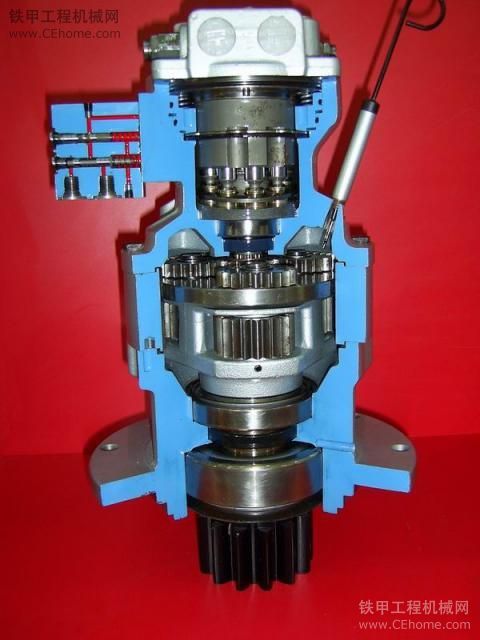

由于大多数挖机的反转马达的斜盘是固定的,也便是定量马达,所以在这儿不评论。

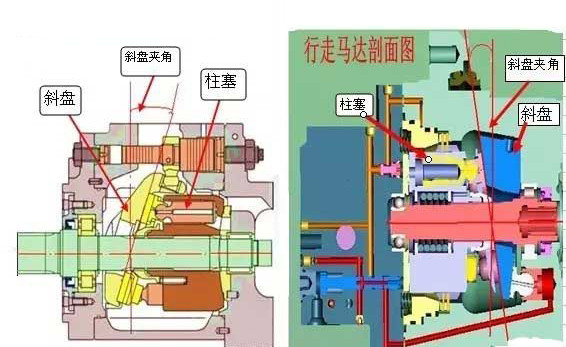

首要细述一下行走马达,咱们咱们都知道大多数品牌的挖掘机,行走分红两个档位,这在仪表盘都明晰标有“乌龟与兔子档”的按钮,其涵义也便是一个档位走的慢,一个档位走的快,这一进程也是用改动马达斜盘的视点来施行的,这在上述马达切剖图上能够知晓的,见下图。
在这儿有个问题;当按了兔子档,挖机行走变快了,是不是它的斜盘视点变大了呢?很多略懂挖机常识的人在这个认知观上也是适当含糊的,其实这是一个错误概念。

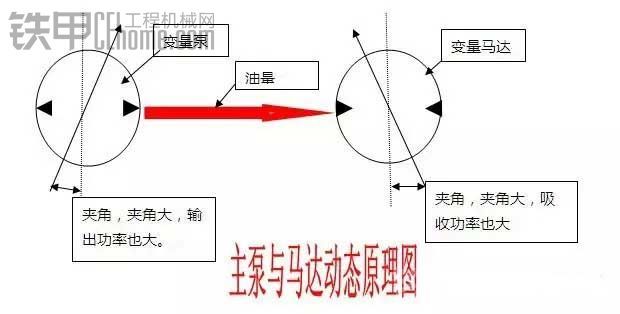

这对主泵来说,斜盘视点大,输出油量大、功率大,这没错,但对马达来说,却正好相反,马达是油量的受体,是油量的履行元件,内部斜盘视点大等于容积大了,接纳油量也大,速度变慢了,匍匐力大了,反之斜盘视点小,接纳油量小,速度变快了,而匍匐力却小了。所以有经历的挖机驾驶员在挖机爬坡时都选用乌龟挡。
液压泵:斜盘倾角变大活塞行程变大液压泵旋转一周输出流量变大
乌龟档:液压马达斜盘倾角变大活塞行程变大马达旋转一周所需流量变大行走变慢
兔子档:液压马达斜盘倾角变小活塞行程变小马达旋转一周所需流量变小行走变快
有些概念有必要弄清下,挖机上有“油量的主动操控”与“主动怠速操控”是彻底不一样的概念,一个是操控发动机的转速,一个操控主泵的油量,哪怕是发动机处在高速状况,只要是挖机不作业,泵所输出油量也是最小。

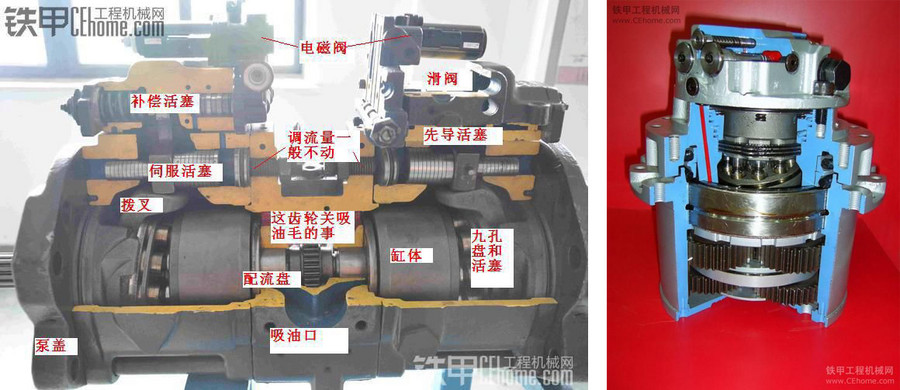

前几期咱们叙述了《串联泵PK并联泵,挖掘机液压体系入门》,挖掘机液压泵分为斜盘式(一般为串联泵,靠改动斜盘倾角,改动流量)和斜轴式(一般为并联泵,靠改动缸体视点,改动流量),各位理解泵和马达是可逆的,所以液压马达也分为斜轴式和斜盘式两类。
斜盘式马达(或许泵):缸体中心线与传动轴重合,靠斜盘推进柱塞做直线重复运动。柱塞受侧向力效果(上下憋着劲),对缸体发生倾覆力矩,故斜盘角不能太大,一般小于20度。但抗扭振功能好,集成化简单。变量组织驱动斜盘摇摆,惯性力小,变量呼应速度快。

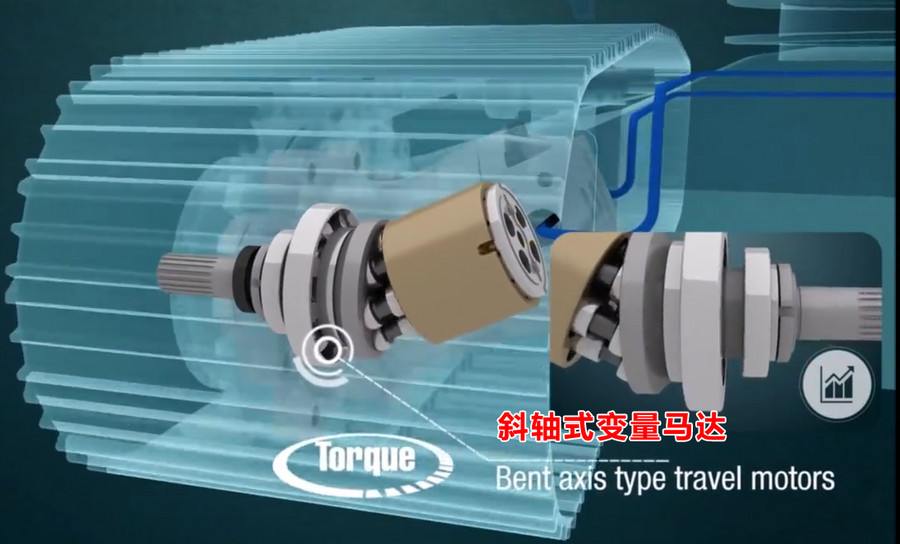

斜轴马达(或许泵):缸体中心线与传动轴成一个交角。由于是缸体上下动,所以柱塞不受侧向力效果,缸体发生倾覆力矩较小,轴倾角能够变得很大,可达25-30度。抗扭振功能欠好,集成化困难。变量组织驱动缸体摇摆,变量呼应速度慢。
这期先讲到这儿,下期叙述斜盘式和斜轴式变量柱塞马达(泵)的优缺点,哪些挖机运用斜盘式,哪些挖机运用斜轴式,也期望咱们咱们留言自己的挖机的液压马达是哪种变量方法,期望咱们咱们批评指正。
